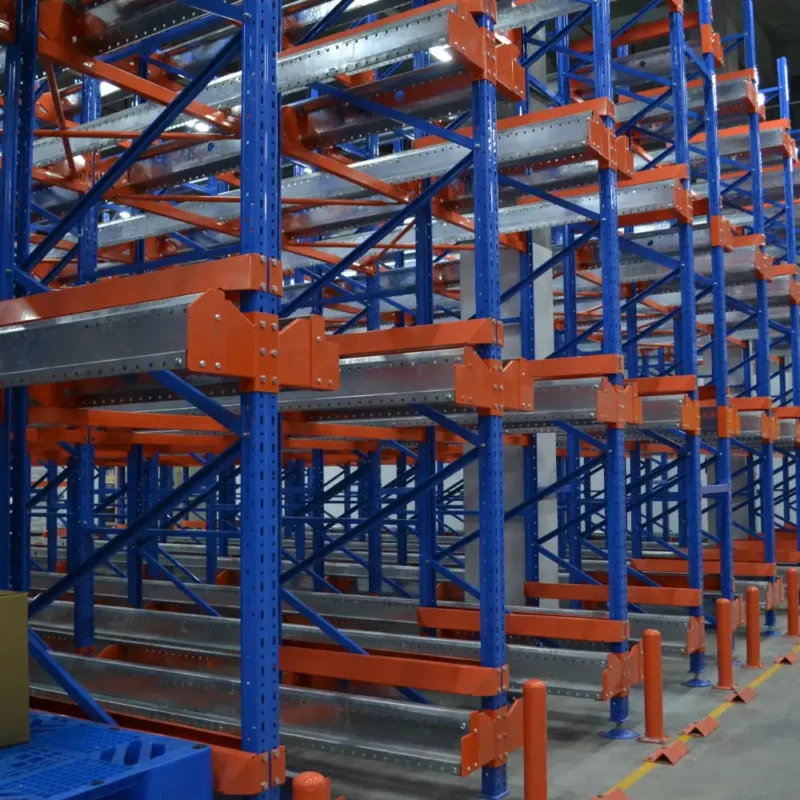

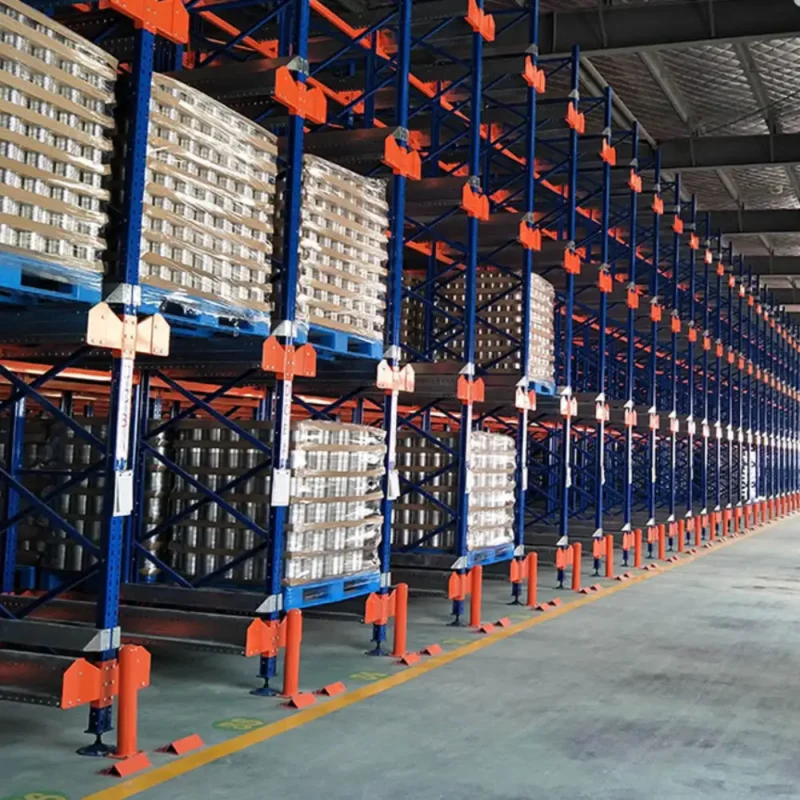

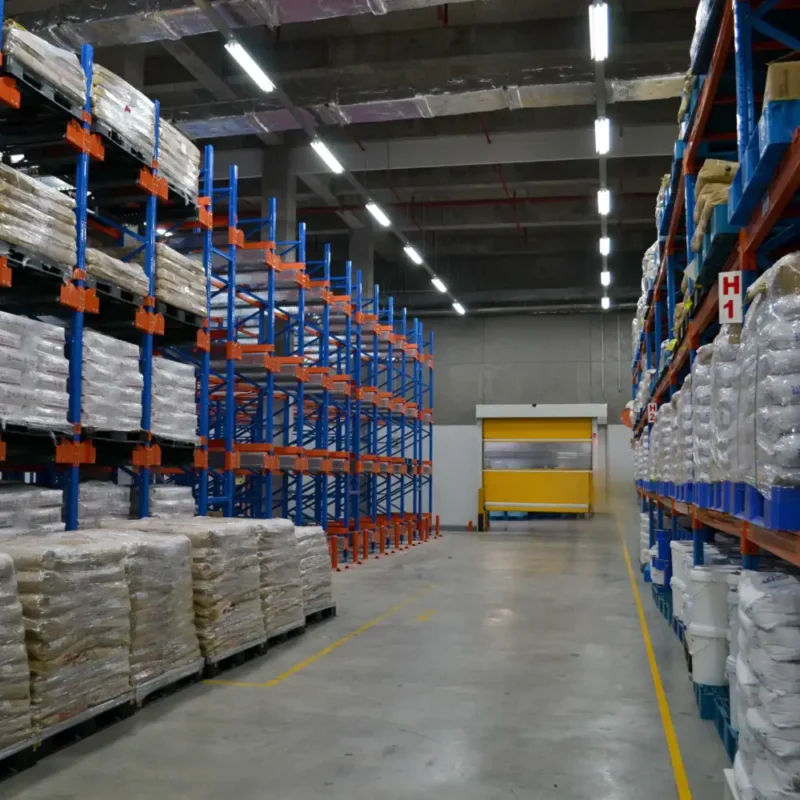

4-kierunkowe regały paletowe typu „shuttle”
Regały paletowe wahadłowe to półautomatyczny system o wskaźniku wykorzystania przestrzeni wynoszącym do 90%.
Zdalnie sterowane pojazdy mogą przewozić towary szybko i efektywnie.
Dokładna i szybka obsługa jest zapewniona dzięki precyzyjnej kontroli lokalizacji podczas przechowywania i pobierania.
System regałów wahadłowych 4-kierunkowych — przesuwanie w poziomie i pionie
Przegląd produktu
System regałów paletowych z 4-kierunkowym systemem wahadłowym łączy w sobie gęste regały magazynowe, sieci szynowe, wózki wahadłowe, urządzenia podnoszące oraz sterowanie WCS/WMS, tworząc elastyczne i zautomatyzowane rozwiązanie do przepływu palet. W przeciwieństwie do tradycyjnych systemów wahadłowych, system 4-kierunkowy to coś więcej niż tylko inteligentniejszy wózek wahadłowy. To ruchoma jednostka transportowa palet, która może zmieniać tory i poziomy za pomocą interfejsu windy. Zapewnia to systemowi doskonałą elastyczność, wysoką redundancję i duże możliwości rozbudowy w magazynach wymagających zarówno gęstości, jak i automatyzacji.
Rozwiązanie to dobrze nadaje się do inwestycji etapowych, ponieważ sieć torów, autobusy, wyciągi i oprogramowanie można wdrażać krok po kroku.
Cechy produktu
Połączenie wysokiej gęstości z pełną automatyzacją:
Znacznie bardziej elastyczny niż układnica AS/RS. Dodatkowa pojemność magazynowa może zostać zwiększona bez konieczności inwestowania milionów dolarów z góry w w pełni zautomatyzowany magazyn. System można budować etapami: najpierw sieć szyn, następnie wózki wahadłowe, następnie windy, a na końcu moduł WCS.
Jeden autobus obsługujący wiele pasów i poziomów:
Dzięki zmianie pasów ruchu i poziomów, wahadłowiec czterokierunkowy zmniejsza całkowitą liczbę potrzebnych pojazdów. Nakłady inwestycyjne (CAPEX) nie zawsze są niższe, ale koszty operacyjne (OPEX) i elastyczność są znacznie lepsze.
Przyjazna dla środowiska chłodniczego i ograniczająca zaangażowanie człowieka obsługa:
Zwłaszcza w temperaturach -18°C i -25°C maszyny są bardziej niezawodne niż ludzie. Korpus wahadłowca może być wyposażony w smar niskotemperaturowy, akumulatory niskotemperaturowe oraz standardowe stopnie ochrony, takie jak IP54 lub IP65.
Może działać zgodnie ze strategią biznesową:
FIFO, LIFO, FEFO, kompletacja falowa lub transport pełnych palet poza magazyn można kontrolować za pomocą algorytmu wysyłki, zamiast ręcznie wyszukiwać.
Specyfikacja produktu
System wahadłowy 4-kierunkowy to połączone rozwiązanie inżynieryjne obejmujące konstrukcję regałową, system szynowy, pojazd wahadłowy, zasilanie i komunikację, interfejs windy lub przenośnika oraz dyspozytornię oprogramowania.
A) Struktura regału (rama o dużej gęstości + sieć szyn)
| Przedmiot | Specyfikacja / Opis |
|---|---|
| Typ pojazdu | Czterokierunkowy pojazd wahadłowy zasilany akumulatorem litowym, z możliwością wyboru akumulatora lub superkondensatora. |
| Obciążenie znamionowe | Zwykle 800–1500 kg; większe obciążenia wymagają specjalnej weryfikacji inżynieryjnej. |
| Prędkość jazdy (wzdłużna / poprzeczna) | Około 60–120 m/min bez ładunku; 40–90 m/min z ładunkiem, w zależności od obciążenia i stanu szyny. |
| Dokładność pozycjonowania | Poziom ±3–10 mm, z wykorzystaniem połączenia kodu kreskowego/kodu QR/enkodera i czujnika. |
| Zasilacz | Akumulator litowy, zwykle 48 V lub 80 V, z automatyczną stacją ładowania lub stacją wymiany akumulatora. |
| Komunikacja | Łączność bezprzewodowa Wi-Fi / 5GHz z systemem przemysłowym + monitorowanie pracy serca WCS. |
| Winda / Transfer pionowy | Jedna lub więcej wind, np. kabinowych, nożycowych lub łańcuchowych, łączących wiele poziomów. |
| Oprogramowanie dyspozytorskie | WCS (system sterowania magazynem) z opcjonalną integracją WMS. |
| Urządzenia bezpieczeństwa | LiDAR ostrzegający o przeszkodach z przodu, zabezpieczenie krawędzi przed zatrzymaniem awaryjnym, alarm świetlny i dźwiękowy oraz pasy antykolizyjne. |
Szczegóły produktu
1) Nadwozie pojazdu wahadłowego — moc, pozycjonowanie i sztywność podwozia
Dwuosiowy układ napędowy: Koła napędowe wzdłużne i zespoły kół jezdnych bocznych z funkcją podnoszenia lub kierowania zapewniają stabilną przyczepność w pełni załadowanych palet w kierunkach X i Y.
System pozycjonowania: Kod QR lub paski z kodem kreskowym wzdłuż szyny albo enkoder połączony z punktami odniesienia LiDAR sprawiają, że informacja o tym, “do którego miejsca składowania dotrze wahadłowiec”, staje się mierzalnym i możliwym do zweryfikowania wynikiem, a nie zgadywaniem.
Sztywność podwozia i prześwit: Podwozie musi być odporne na siły skręcające, a górna platforma ładunkowa musi być wystarczająco płaska i mieć krawędzie prowadzące, aby zapobiec niewielkim przemieszczeniom palet, powodującym alarm zakleszczenia palet.
2) Sieć kolejowa i węzły przesiadkowe – “przecięcie” systemu
System czterokierunkowy nie jest torem prostym, lecz siecią kratową.

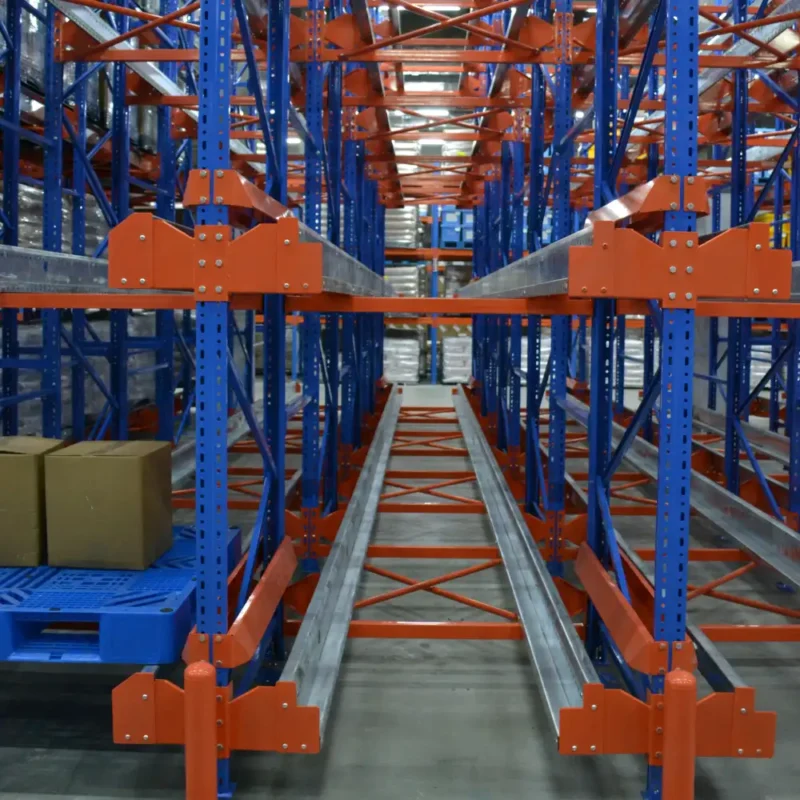

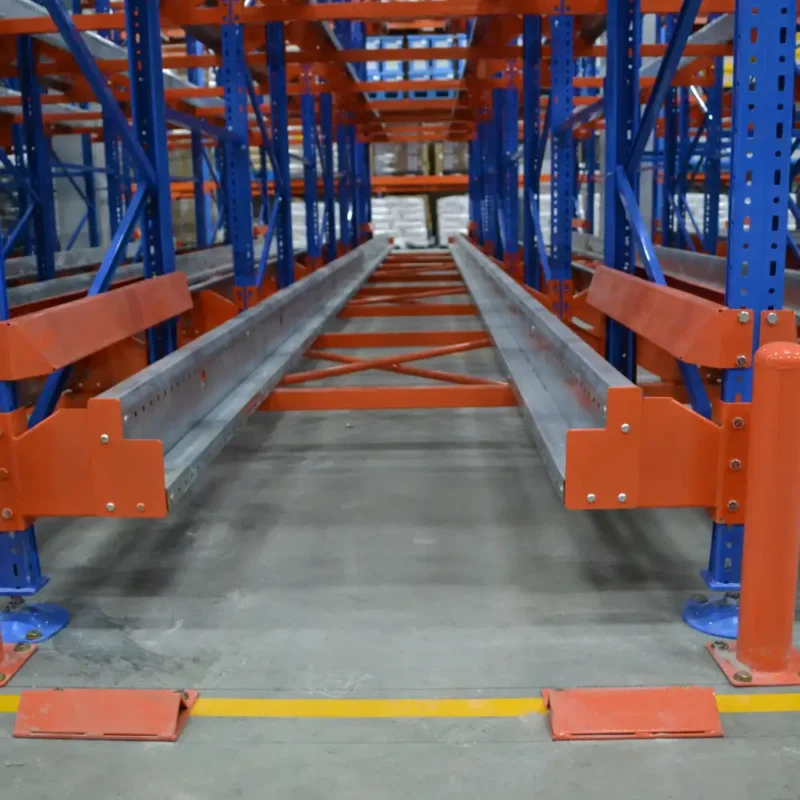

Szyny głównego przejścia: Przenoszą one paletę wzdłużnie do przodu i do tyłu, podobnie jak tradycyjne szyny wahadłowe.
Szyny zmiany pasa ruchu bocznego / sekcje skrzyżowań: W wyznaczonych punktach wahadłowiec może podnieść koła lub zmienić pozycję nóg, aby przemieścić się bokiem z jednego pasa na drugi, lub zaparkować w pozycji dokującej do windy.
Kluczowy punkt: Przejście musi zapewniać płynne zmiany wysokości, z różnicami wysokości kontrolowanymi z dokładnością do ułamka milimetra. W przeciwnym razie każda zmiana pasa ruchu będzie kombinacją uderzenia i przyspieszonego zużycia. Ten czynnik ma większe znaczenie dla żywotności pojazdu niż sama moc.
3) Buforowanie końcowe, prowadzenie i blokowanie konserwacyjne
Płyty prowadzące/paski prowadzące: Pomagają one wyrównać paletę i zmniejszyć liczbę wielokrotnych regulacji centrowania.
Mechaniczne ograniczniki krańcowe i elementy buforowe: Zapobiegają one ekstremalnemu przekroczeniu zakresu regulacji i zapewniają podwójną warstwę bezpieczeństwa wraz z ochroną graniczną oprogramowania.
Pozycje sworzni blokujących / znaków ostrzegawczych podczas konserwacji: Kiedy pracownicy wchodzą na stanowisko kontroli, fizyczna blokada zapewnia większe poczucie bezpieczeństwa niż blokada programowa.
Zastosowania produktu
Typowe zastosowania
- Magazyny chłodnicze (-18°C / -25°C): duża gęstość, ograniczona ingerencja człowieka i praca 24/7.
- Magazyny gotowych produktów spożywczych i napojów: duże partie, średnia lub duża różnorodność jednostek magazynowych (SKU), głównie obsługa całych palet.
- Buforowe magazynowanie substancji chemicznych i surowców: rygorystyczne wymogi regulacyjne i wyraźna potrzeba identyfikowalności partii.
- Logistyka zewnętrzna (3PL): współdzielone przechowywanie danych przez wielu klientów, wysokie wykorzystanie slotów i elastyczna topologia.
Często zadawane pytania
Regały paletowe z 4-kierunkowym systemem wahadłowym to zaawansowane, zautomatyzowane rozwiązanie magazynowe, zaprojektowane w celu maksymalizacji gęstości składowania, poprawy kontroli zapasów i zwiększenia efektywności operacyjnej. Są one szeroko stosowane w centrach dystrybucyjnych o wysokiej przepustowości, chłodniach, zakładach produkcyjnych i centrach realizacji zamówień e-commerce. W tej sekcji FAQ znajdują się odpowiedzi na najczęściej zadawane pytania dotyczące technologii regałów wahadłowych, automatyzacji magazynów, pojemności magazynowej, zarządzania zapasami, integracji oprogramowania oraz kosztów projektów.
P1: Czym jest regał paletowy z czterema wahadłami?
Regał paletowy z 4-kierunkowym systemem wahadłowym to w pełni zautomatyzowany system magazynowania o dużej gęstości, w którym do transportu palet w obrębie magazynu wykorzystuje się inteligentne roboty wahadłowe.
W przeciwieństwie do tradycyjnych systemów magazynowych roboty wahadłowe mogą poruszać się w czterech kierunkach, co pozwala na elastyczną obsługę palet i maksymalizację pojemności magazynu przy ograniczonej przestrzeni.
P2: Jak działa system regałów wahadłowych 4-kierunkowych?
System wykorzystuje automatyczne pojazdy wahadłowe, podnośniki pionowe, przenośniki i oprogramowanie do sterowania magazynem w celu przemieszczania palet pomiędzy miejscami składowania i stanowiskami kompletacyjnymi.
Roboty wahadłowe przemieszczają się po korytarzach i poziomach magazynowych, umożliwiając szybką i dokładną obsługę palet przy minimalnej ingerencji człowieka.
P3: Jakie są zalety regałów paletowych z 4-kierunkowym systemem transportu wahadłowego?
Regały paletowe z 4-kierunkowym systemem wahadłowym znacznie zwiększają gęstość składowania, poprawiają przepustowość magazynu, zmniejszają zapotrzebowanie na siłę roboczą i zwiększają dokładność inwentaryzacji.
System ten jest szczególnie polecany obiektom, którym zależy na automatyzacji magazynu i długoterminowej efektywności operacyjnej.
P4: Czy regały wahadłowe czterokierunkowe obsługują metody FIFO i LIFO?
Tak. System można skonfigurować tak, aby obsługiwał strategie zarządzania zapasami FIFO (pierwsze weszło, pierwsze wyszło) i LIFO (ostatnie weszło, pierwsze wyszło).
Taka elastyczność pozwala przedsiębiorstwom optymalizować kontrolę zapasów zgodnie z charakterystyką produktu i wymogami operacyjnymi.
P5: W jakich branżach wykorzystuje się regały paletowe z 4-kierunkowym systemem wahadłowym?
Do branż powszechnie wykorzystujących systemy wahadłowe czterokierunkowe zalicza się handel elektroniczny, produkcję żywności i napojów, produkcję farmaceutyczną, magazynowanie w chłodniach, dystrybucję detaliczną i operacje logistyczne stron trzecich.
Branże te czerpią korzyści ze zautomatyzowanego transportu palet i zwiększonej wydajności magazynów.
P6: Czy regały wahadłowe 4-kierunkowe można dostosować do indywidualnych potrzeb?
Tak. Systemy wahadłowe 4-kierunkowe można dostosować do wymiarów magazynu, wymagań dotyczących pojemności składowania, specyfikacji palet i celów automatyzacji.
Indywidualnie dostosowane rozwiązania inżynieryjne gwarantują optymalną wydajność i skalowalność.
P7: Jaki ciężar może udźwignąć system wahadłowy 4-kierunkowy?
Nośność zależy od modelu wózka, wymiarów palet, konstrukcji regału i specyfikacji technicznych.
Systemy przemysłowe są projektowane tak, aby obsługiwać szeroki zakres wag palet, zapewniając jednocześnie niezawodną, zautomatyzowaną pracę.
P8: Czy regały wahadłowe czterokierunkowe nadają się do magazynów chłodniczych?
Tak. Systemy wahadłowe czterokierunkowe są powszechnie stosowane w magazynach chłodniczych i mroźniczych, ponieważ redukują konieczność użycia wózków widłowych i maksymalizują gęstość składowania.
Automatyzacja poprawia również wydajność w środowiskach o niskiej temperaturze, w których operacje ręczne stanowią większe wyzwanie.
P9: Jaka jest różnica pomiędzy regałami wahadłowymi a tradycyjnymi regałami paletowymi?
Tradycyjne regały paletowe opierają się na wózkach widłowych do obsługi palet, natomiast regały wahadłowe wykorzystują automatyczne roboty do transportu palet.
Automatyzacja ta zwiększa wydajność, zmniejsza wymagania dotyczące siły roboczej i zwiększa dokładność zarządzania zapasami.
P10: Czy system wahadłowy 4-kierunkowy można zintegrować z oprogramowaniem WMS?
Tak. Większość systemów można zintegrować z systemami zarządzania magazynem (WMS), systemami sterowania magazynem (WCS) i platformami ERP.
Integracja oprogramowania umożliwia śledzenie zapasów w czasie rzeczywistym i automatyzację operacji magazynowych.
P11: Jak długo wytrzymuje system regałów paletowych z 4-kierunkowym systemem wahadłowym?
Wysokiej jakości systemy regałów wahadłowych mogą działać przez ponad 15 lat, jeśli są prawidłowo konserwowane.
Rutynowa konserwacja, aktualizacje oprogramowania i kontrole zapobiegawcze pomagają zapewnić długoterminową wydajność.
P12: Ile kosztuje system regałów paletowych z 4-kierunkowym systemem wahadłowym?
Koszt zależy od pojemności magazynu, wymiarów magazynu, wymagań dotyczących automatyzacji, integracji oprogramowania, liczby wózków transportowych i złożoności projektu.
Większość projektów wymaga indywidualnej oceny inżynieryjnej i wyceny na podstawie celów operacyjnych i specyfikacji magazynu.
