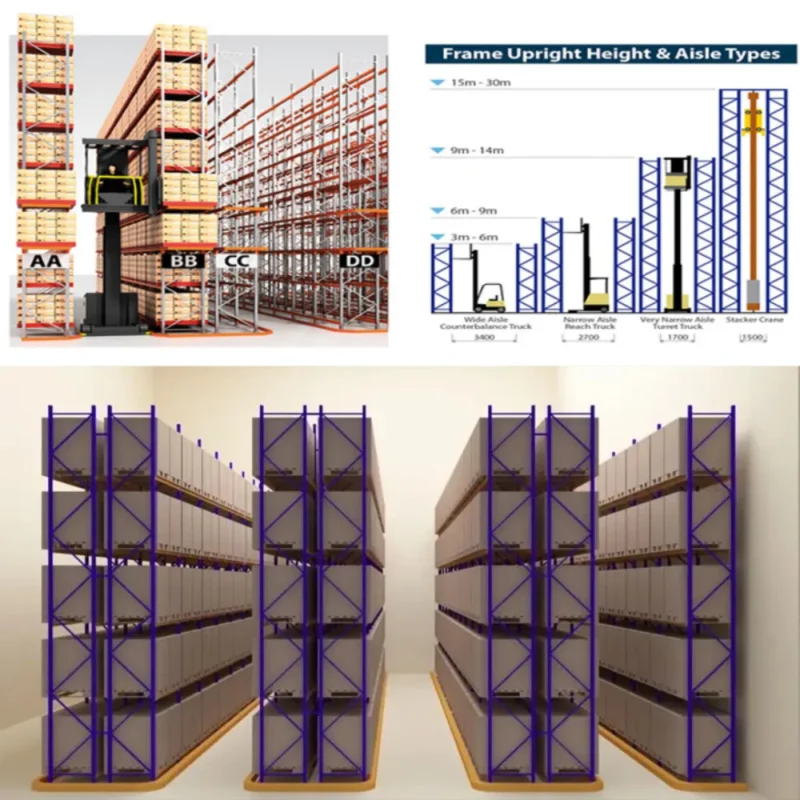

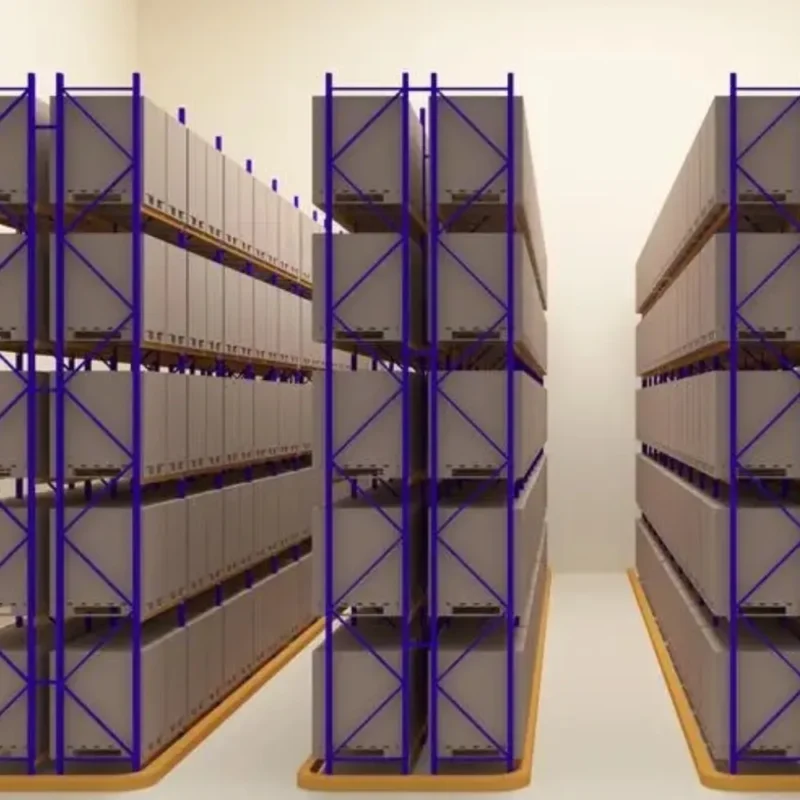

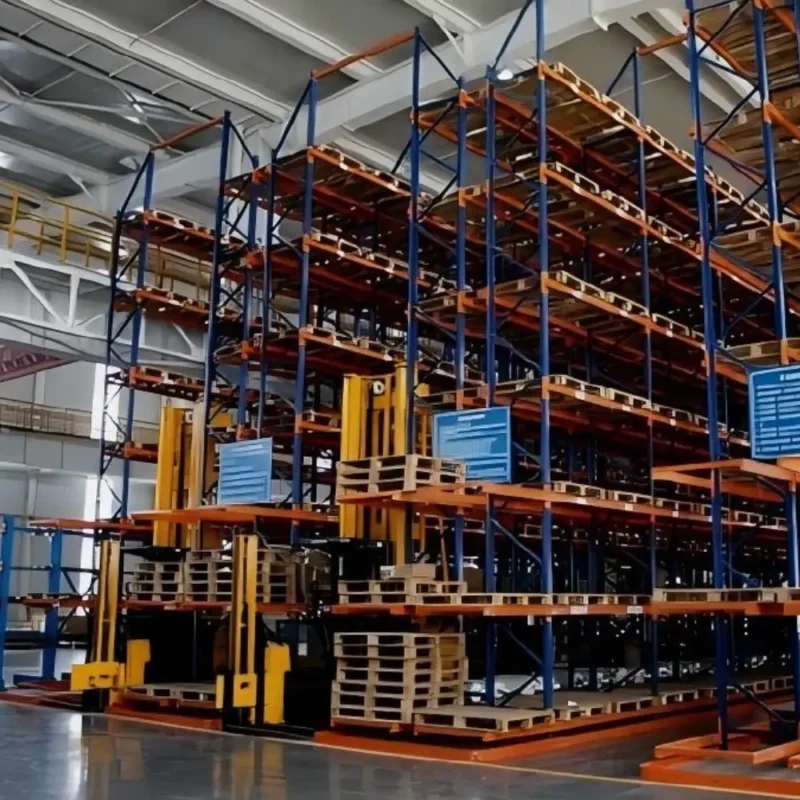

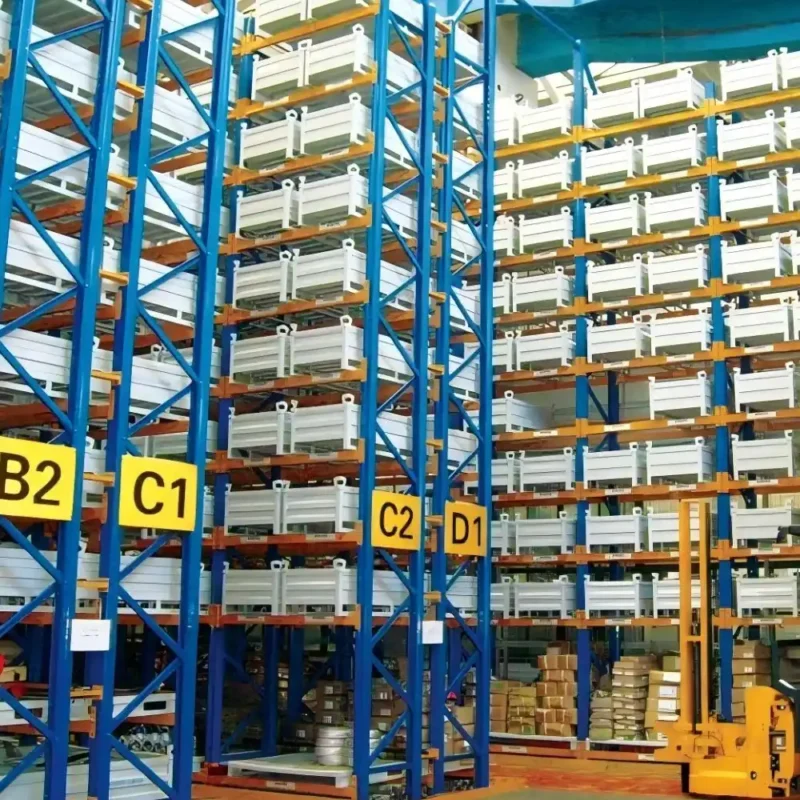

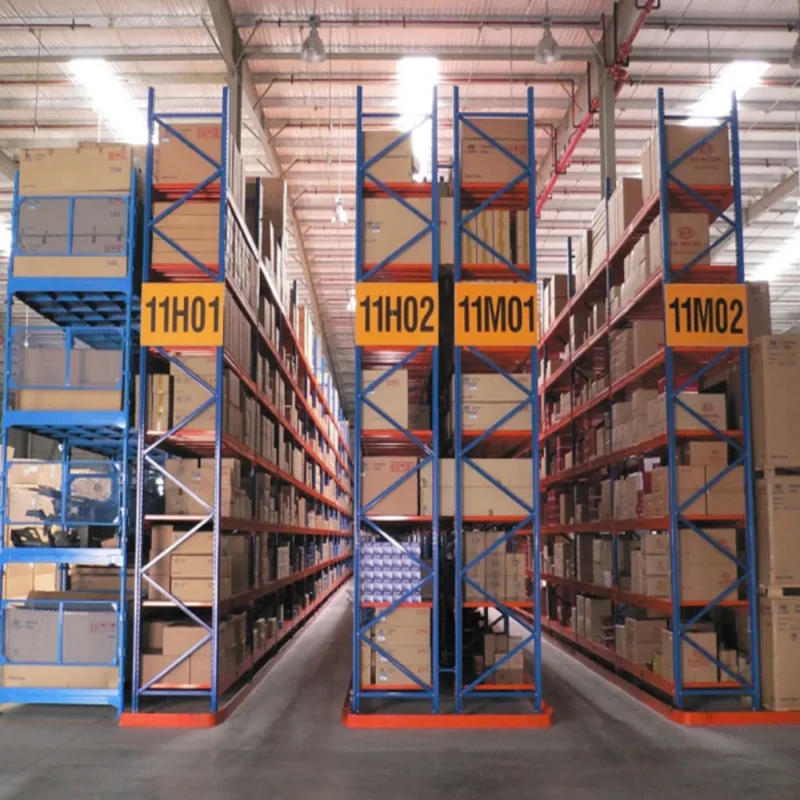

초협소 통로 랙 시스템
VNA 랙 시스템은 훨씬 좁은 통로에서 3방향 지게차를 사용합니다.
통로 폭은 약 1600~2000mm로, 저장 공간이 약 20% 증가합니다.
가이드 레일은 지게차의 움직임을 보조하며, 맞춤형 디자인도 가능합니다.
초협소 통로 랙(VNA)
——슬림하고 긴 디자인으로 수직 공간을 최대한 활용하고 수납 공간의 한계를 뛰어넘으세요.
1. 제품 개요
창고 임대료가 매년 오르는데 건물 높이는 이미 10미터 이상인 상황에서 3.5미터 통로를 가진 표준형 선택식 팔레트 랙을 계속 사용하는 것은 귀중한 공간을 낭비하는 것입니다.
초협소 통로(VNA) 랙은 지게차 통로 폭을 약 1.6~2.0미터로 줄여 지게차가 가이드 레일을 따라 정확하게 이동하도록 함으로써 훨씬 더 많은 적재 공간을 확보합니다.
전용 터렛 트럭과 함께 사용하면 VNA 시스템은 15미터 이상의 높이까지 쉽게 도달할 수 있어 건물 면적을 확장하지 않고도 창고에 40%에서 60%의 추가 저장 용량을 확보할 수 있습니다.
주요 장점: 최대 공간 활용 · 매우 높은 저장 밀도 · 100% 접근성
2. 제품 매개변수 및 기술 사양
VNA 랙의 주요 구조는 선택형 팔레트 랙과 유사하지만, 수직도 및 바닥 정밀도에 대한 요구 사항은 훨씬 더 엄격합니다.
| 목 | 사양/설명 | 메모 |
|---|---|---|
| 랙 타입 | 초협소 통로(VNA) 랙킹 | 전용 포탑 트럭과 함께 사용해야 합니다. |
| 호환 가능한 지게차 | 유도식/와이어 유도식/레일 유도식 포탑 트럭 | 포크는 180도 회전할 수 있습니다. |
| 통로 너비 | 1600mm ~ 2000mm | 지게차 모델과 팔레트 크기에 따라 다릅니다. |
| 랙 높이 | 최대 15,000mm ~ 18,000mm | 포탑 트럭의 양력 높이에 제한이 있습니다. |
| 팔레트당 적재량 | 표준 중량 500kg~2000kg / 최대 3000kg 맞춤 제작 가능 | 보강된 기둥과 보가 필요합니다. |
| 빔 길이 | 일반적으로 2300mm / 2700mm / 3300mm가 사용됩니다. | 층당 2~3개의 팔레트를 결정합니다. |
| 수직 프로필 | 견고한 90×70, 100×95, 120×95 mm 수직 기둥 | 높은 곳에서 발생하는 측면 풍하중을 견뎌야 합니다. |
| 가이드 레일 시스템 | 바닥 설치형 가이드 레일 / 상단 흔들림 방지 레일 | VNA 시스템의 생명선 |
| 표면 마감 | 정전기 분말 코팅(표준) / 용융 아연 도금(냉동) | 맞춤형 RAL 색상 사용 가능 |
| 안전 구성 요소 | 수직형 발 보호대, 후면 지지대, 상단 지지대, 충돌 방지 장벽 | 심각한 피해를 예방하기 위해 필수적입니다. |
3. 제품 상세 정보
3.1 수직 및 수직도 제어
높은 강성을 가진 수직 기둥은 15미터 이상의 높이에서 강력한 굽힘 저항성을 제공하고 흔들림을 줄이는 데 사용됩니다.
설치 과정에서 수직도는 매우 엄격하게 관리해야 하며, 일반적으로 H/1000 이내로 유지해야 정확한 터릿 트럭 위치 선정과 안전한 작동을 보장할 수 있습니다.
3.2 빔 및 안전 잠금 장치
고강도 P형 빔은 처짐이 적고 하중 지지력이 뛰어납니다.
빔 커넥터에는 고소 작업용 지게차 작업 중 진동으로 인한 빔의 우발적인 분리를 방지하기 위해 안전핀이 장착되어 있습니다.
3.3 가이드 레일 시스템
바닥에 설치된 가이드 레일은 지게차가 직선으로 이동하도록 도와주고 통로 이탈을 방지합니다.
상단 가이드 바와 가로 보강재는 포탑 트럭이 높은 곳에서 작동할 때 측면 흔들림을 더욱 줄여줍니다.
4. 제품 특징 및 적용 분야
특징: 높은 공간을 생산성으로 전환
VNA 랙은 수직 공간을 탁월하게 활용하고 통로 폭을 표준 팔레트 랙의 약 50%~60% 수준으로 줄여줍니다.
이 시스템은 드라이브인 랙킹에 가까운 저장 밀도를 제공하면서도 모든 팔레트에 대한 100% 선택적 접근을 유지합니다.
저장 압력이 위쪽으로 이동하기 때문에 VNA 시스템은 임대 창고나 토지 비용이 비싼 지역에 특히 적합합니다.
터렛 트럭은 회전 없이 좁은 통로에서 빠르게 작업할 수 있으며, 이 시스템은 디지털 창고 관리를 위해 RF 단말기와 결합할 수 있습니다.
일반적인 적용 사례
고층 냉장 창고: VNA는 냉장 공간을 최대한 활용하여 작업자가 냉동고 안에서 보내는 시간을 줄이는 데 도움을 줍니다.
전자제품 및 자동차 부품: 다양한 SKU, 고가 상품을 취급하고 100% 접근이 필요한 창고에 이상적입니다.
제3자 물류(3PL): 제한된 공간 내에서 대량의 고객 상품을 보관해야 하면서도 높은 처리량을 유지해야 하는 창고에 적합한 강력한 선택입니다.
자주 묻는 질문
초협폭 팔레트 랙 시스템(VNA)은 통로 폭을 줄이면서 모든 팔레트 위치에 직접 접근할 수 있도록 설계되어 창고 보관 용량을 극대화합니다. 이러한 시스템은 물류 센터, 제조 시설, 유통 창고 및 전자상거래 주문 처리 시설에서 널리 사용됩니다. 이 FAQ 섹션에서는 VNA 랙 설계, 보관 밀도, 지게차 요구 사항, 적재 용량, 창고 적용 분야, 맞춤 옵션 및 프로젝트 비용에 대한 일반적인 질문에 답변합니다.
Q1: 초협소 통로용 팔레트 랙 시스템이란 무엇입니까?
초협소 통로(VNA) 팔레트 랙 시스템은 통로 폭을 줄여 보관 용량을 극대화하는 동시에 모든 팔레트에 직접 접근할 수 있도록 설계된 고밀도 창고 보관 솔루션입니다.
VNA 시스템은 통로 공간을 최소화하고 랙 열 수를 늘림으로써 창고가 동일한 건물 면적 내에 더 많은 재고를 보관할 수 있도록 지원합니다.
Q2: VNA 팔레트 랙은 어떻게 작동하나요?
VNA 팔레트 랙킹 시스템은 특수 지게차를 사용하여 좁은 통로에서 팔레트를 효율적으로 꺼내고 보관합니다.
이 지게차는 좁은 통로에서도 안전하게 작업할 수 있도록 설계되었으며, 높은 곳에 있는 물품을 적재할 수 있도록 해줍니다.
Q3: VNA 팔레트 랙의 장점은 무엇입니까?
VNA 팔레트 랙은 보관 밀도를 높이고 창고 공간 활용도를 개선하며 모든 팔레트에 직접 접근할 수 있도록 해줍니다.
기존의 선택식 랙킹 시스템과 비교했을 때, VNA 시스템은 동일한 창고 내에서 사용 가능한 팔레트 적재 위치 수를 크게 늘릴 수 있습니다.
질문 4: VNA 랙킹 시스템에는 어떤 종류의 지게차가 사용되나요?
VNA 창고에서는 일반적으로 터렛 트럭, 굴절식 지게차 및 VNA 전용 지게차를 사용합니다.
장비 선택은 통로 폭, 랙 높이, 팔레트 크기 및 창고 운영 요구 사항에 따라 달라집니다.
Q5: VNA 팔레트 랙은 어떤 산업 분야에서 사용됩니까?
VNA 팔레트 랙은 물류 센터, 제조 시설, 소매 유통 창고, 제약 보관 시설 및 전자상거래 주문 처리 센터에서 널리 사용됩니다.
이러한 산업들은 저장 용량 증가와 효율적인 재고 접근성 확보라는 이점을 누립니다.
Q6: VNA 팔레트 랙은 맞춤 제작이 가능한가요?
예. VNA 시스템은 창고 크기, 팔레트 사양, 적재 용량 및 운영 목표에 따라 맞춤 설정할 수 있습니다.
맞춤형 엔지니어링은 운영 안전성을 유지하면서 스토리지 성능을 극대화하는 데 도움이 됩니다.
Q7: VNA 팔레트 랙은 얼마나 많은 무게를 지탱할 수 있습니까?
적재 용량은 랙 설계, 빔 사양, 팔레트 크기 및 엔지니어링 계산에 따라 달라집니다.
산업용 VNA 시스템은 구조적 무결성을 보장하면서 다양한 팔레트 무게를 수용하도록 설계할 수 있습니다.
Q8: VNA 팔레트 랙은 고층 창고에 적합한가요?
네. VNA 팔레트 랙은 수평 및 수직 보관 용량을 극대화하기 때문에 고층 창고에서 특히 효과적입니다.
이러한 조합은 기업이 팔레트 접근성을 희생하지 않고도 더 높은 저장 밀도를 달성할 수 있도록 도와줍니다.
Q9: VNA 랙과 선택형 팔레트 랙의 차이점은 무엇입니까?
두 시스템 모두 모든 팔레트 위치에 직접 접근할 수 있도록 설계되었습니다.
하지만 VNA 랙킹은 통로 폭을 크게 줄여 더 많은 보관 랙을 설치할 수 있게 하고 전체 창고 용량을 늘릴 수 있도록 합니다.
Q10: VNA 팔레트 랙은 창고 관리 시스템과 통합될 수 있습니까?
네. 많은 VNA 창고에서는 창고 관리 시스템(WMS), 바코드 스캐닝, RFID 기술 및 재고 추적 소프트웨어를 통합하여 사용합니다.
이러한 통합을 통해 재고 정확도와 운영 효율성이 향상됩니다.
Q11: VNA 팔레트 랙은 얼마나 오래 사용할 수 있나요?
고품질 VNA 팔레트 랙 시스템은 적절한 유지 관리와 정기 점검을 통해 15년 이상 사용할 수 있습니다.
정기적인 안전 점검과 하중 관리 관행은 제품 수명 연장에 도움이 됩니다.
Q12: VNA 팔레트 랙 시스템의 가격은 얼마입니까?
비용은 랙 높이, 보관 용량, 창고 배치, 지게차 필요 여부 및 프로젝트 복잡성에 따라 달라집니다.
대부분의 프로젝트는 특정 창고 보관 목표 및 운영 요구 사항에 따라 맞춤형 엔지니어링 및 견적을 필요로 합니다.
